Ревизионный люк под плитку Формат-КН

Стальной люк под плитку, нажимной
особенности

Особенности

  • со стороны петли плитка может выступать не более чем на 50 мм
  • Стандартные размеры
  • Загрузки (1)
Таблица стандартных размеров
Статус Модель Габаритные размеры (мм)Размер дверцы (мм)Грузоподьемность (кг)Вес, кг Цена Купить
В наличии К 20-20 (не нажимной) 200x200x38150x15052.1 3'590 Купить 0 в 1 клик
В наличии КН 20-30 200x300x43150x25063 4'120 Купить 0 в 1 клик
В наличии КН 30-30 300x300x43250x25054.1 4'330 Купить 0 в 1 клик
В наличии КН 30-40 300x400x43250x35085.2 4'620 Купить 0 в 1 клик
В наличии КН 30-50 300x500x43250x450116.5 4'930 Купить 0 в 1 клик
В наличии КН 30-60 300x600x43250x550147.7 5'180 Купить 0 в 1 клик
В наличии КН 40-30 400x300x43350x25055.1 4'600 Купить 0 в 1 клик
В наличии КН 40-40 400x400x43350x35076.5 4'910 Купить 0 в 1 клик
В наличии КН 40-50 400x500x43350x450108 5'200 Купить 0 в 1 клик
В наличии КН 40-60 400x600x43350х550139.3 5'540 Купить 0 в 1 клик
В наличии КН 50-50 500x500x63440x4401610.5 6'480 Купить 0 в 1 клик
В наличии КН 50-60 500x600x63440x5401712.2 6'920 Купить 0 в 1 клик
В наличии КН 50-80 500x800x63440x7401915 8'020 Купить 0 в 1 клик
В наличии КН 60-60 600x600x63540x5401514.1 7'310 Купить 0 в 1 клик
В наличии КН 60-90 600x900x63540x8402318.6 9'090 Купить 0 в 1 клик
В наличии КН 60-100 600x1000x63540x9402520.6 9'340 Купить 0 в 1 клик
В наличии КН 60-120 600x1200x63540x11403023.6 10'240 Купить 0 в 1 клик
  • Описание
  • Инструкции
  • Отзывы (0)
Как выглядит люк после установки?

Люк под плитку Формат в интерьере

Рекомендуем Вам купить ревизионный люк в нашей компании по выгодной цене.
Инструкция по монтажу люков под плитку
Люк монтируют так, чтобы петля дверцы располагалась вертикально.
Монтаж люка в стены из кирпича, бетона, пенобетона
  1. Установить люк в проем так, чтобы плоскость дверцы совпадала с плоскостью стены.
  2. Закрепить раму люка в стене с помощью саморезов и дюбелей (просверлить необходимые отверстия в раме люка)
  3. Заполнить щель между люком и стеной монтажной пеной.
Монтаж люка в перегородки из гипсокартона
  1. Смонтировать каркас перегородки Люк обычно располагают по центру относительно боковых стен. Это обеспечивает симметрию при наклеивании плитки.
  2. Закрепить раму люка к каркасу саморезами
Можно выровнить плоскость дверцы регулируя замки-фиксаторы.
Облицовка люка
  1. Воизбежание провисания дверцы, закрепите на специальном крючке на внутренней стороне дверцы груз, в 1.5-2 раза превышающий вес наклеиваемой плитки
  2. Облицевать кафельной плиткой поверхность перегородки и дверцы, следите за тем, чтобы клей не попал в зазор между дверцей и рамой люка.
    • Со стороны петли допускается выход плитки не более 5 см.
    • Не менее 60% площади плитки должно быть наклеено на дверцу люка
  3. Затереть плиточные швы, кроме шва между плитками по периметру дверцы люка
Финишные работы
  1. Через сутки открыть дверцу сначала со стороны петли и снять установленный ранее груз

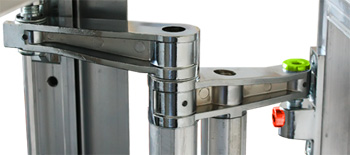

  2. Для люков, на которых имеются узлы регулировки дверцы, при необходимости, отрегулировать зазор по периметру дверцы
    Для того, чтобы поднять дверцу:
    1. Ослабить фиксирующий винт в верхнем и нижнем узлах;
    2. Повернуть верхний крепежный болт по часовой стрелке на необходимое число оборотов;
    3. На такое же число оборотов повернуть нижний крепежный болт, так же по часовой стрелке.

    Для того, чтобы опустить дверцу: Вращайте крепежные болты в противоположную сторону.

    После регулировок затяните фиксирующие винты в верхнем и нижнем узлах.

    установка люка под плитку
  3. Провести влаго-шумоизоляцию шва по периметру дверцы.
    1. Тщательно очистить плитку в зоне шва
    2. Малярной лентой шириной 20-30 мм. проклеить зоны вокруг технологического шва дверцы, оставив неоклеенной щель 2-3 мм.
      Плотно прижать ленту в зоне шва, чтобы герметик не попал под ленту.
    3. Заполнить силиконовым герметиком технологический шов дверцы на всю глубину, так чтобы он немного возвышался над уровнем плитки
    4. Снять излишки силикона эластичным шпателем
    5. Не дожидаясь подсыхания герметика, удалить малярную ленту начиная с внешнего слоя
    6. Через двое суток с помощью острого ножа для обоев прорезать шов на всю глубину герметика под углом 45°
  4. Открыть дверцу и обрезать излишки герметика, мешающие плотному закрыванию дверцы.

Рекомендуем Вам также ознакомиться со всеми видами ревизионных люков из нашего каталога.
