Люки под плитку Атлант-МН

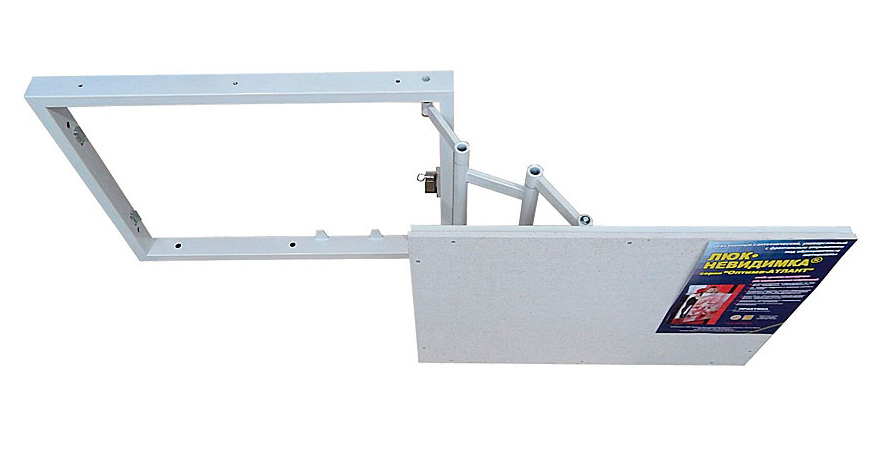

Усиленные стальные люки с трехзвенной петлёй (сдвижная дверца)
особенности
В производстве с 2007 года
  • производятся люки средних и больших размеров
  • выпускаются на заказ
изготавливается из металла
Изготавливается из стали
  • мощный стальной профиль
  • регулируемая стальная литая петля
характеристики
Характеристики
  • порошковая окраска отлично защищает от ржавчины и обеспечивает долговечную службу
  • возможно изготовление 2-х дверных люков
назначение
Назначение
  • для установки в стены из любых материалов
  • не требуется подрезка плитки при наклеивании на дверцу люка
  • после установки совершенно незаметен
особенности
Особенности
  • наклеенная плитка может выступать за габариты дверцы
  • со стороны петли плитка может выступать не более чем на 50 мм
  • не менее 60% площади плитки должно быть наклеено на дверцу люка
  • Заказные размеры
  • Грузоподъемность
  • Загрузки (1)
  • Заказать люк
Заказать люк
Подобрать
Заказать
Cрок изготовления 7 дней
Размеры Ширина(мм)
350 400 450 500 550 600 650 700 750 800 850 900 950 1000 1050 1100 1150 1200
В
ы
с
о
т
а
(мм)
300 12'200 12'500 12'800 13'150 13'500 17'450 17'850 18'350 18'300 18'700 20'050 20'450 20'750 21'150
350 12'550 12'850 13'150 13'500 13'850 17'900 18'300 18'800 18'750 19'150 20'500 20'850 21'200 21'600
400 12'900 13'200 13'500 13'850 14'200 14'550 15'000 15'450 19'250 19'600 21'000 21'400 21'700 22'100 22'450 22'900 23'300 23'700
450 13'200 13'500 13'850 14'200 14'550 14'900 15'300 15'800 19'650 20'050 21'450 21'850 22'200 22'600 22'950 23'400 23'800 24'200
500 13'550 13'850 14'200 14'550 14'900 15'250 15'700 16'150 20'150 20'500 21'950 22'350 22'700 23'050 23'400 23'850 24'250 24'700
550 13'850 14'200 14'550 14'900 15'250 15'600 16'000 16'500 20'600 20'950 22'400 22'800 23'150 23'500 23'900 24'350 24'750 25'150
600 14'200 14'550 14'900 15'250 15'600 15'950 16'400 16'850 21'050 21'400 22'900 23'300 23'600 24'000 24'400 24'800 25'250 25'600
650 14'550 14'900 15'250 15'600 15'950 16'300 16'700 17'200 21'550 21'900 23'350 23'750 24'100 24'500 24'900 25'300 25'750 26'150
700 15'350 15'650 16'000 16'350 16'750 17'050 17'500 18'000 22'800 23'150 24'650 25'050 25'400 25'800 26'200 26'650 27'050 27'500
750 15'700 16'000 16'350 16'700 17'100 17'450 17'850 18'400 23'300 23'650 25'150 25'500 25'850 26'250 26'650 27'100 27'500 27'950
800 16'000 16'350 16'650 17'050 17'450 17'750 18'200 18'700 23'750 24'100 25'600 25'950 26'300 26'750 27'150 27'550 28'000 28'400
850 16'350 16'700 17'050 17'400 17'800 18'150 18'550 19'100 24'200 24'550 26'100 26'450 26'800 27'250 27'600 28'050 28'500 28'900
900 16'700 17'050 17'350 17'750 18'100 18'500 18'900 19'400 24'650 25'000 26'550 26'900 27'300 27'700 28'100 28'550 28'950 29'350
950 17'000 17'350 17'700 18'050 18'450 18'800 19'250 19'750 25'050 25'450 27'000 27'400 27'750 28'200 28'550 29'000 29'450 29'850
1000 17'350 17'700 18'050 18'450 18'850 19'200 19'650 20'150 25'550 25'950 27'500 27'850 28'250 28'650 29'050 29'450 29'950 30'350
 - Однодверные люки серии Атлант-МН
 - 2-х дверные люки серии Атлант-МН

Определение размеров:
до 25 мм (включительно) округляются в меньшую сторону до ближайшего значения
более 25 мм округляются в большую сторону до ближайшего значения

  • Грузоподъёмность люка Атлант (сдвижная дверца), кг
Грузоподъёмность люка Атлант (сдвижная дверца), кг
Размеры Ширина(мм)
350 400 450 500 550 600 650 700 750 800 850 900 950 1000 1050 1100 1150 1200
В
ы
с
о
т
а
(мм)
300 5,3 4,7 4,5 4,2 4,2 11,5 11,0 10,5 10,0 9,5 9,2 9,0 8,7 8,4
350 6,8 6,3 5,8 5,3 5,3 14,7 14,2 13,7 13,1 12,6 12,1 11,6 11,0 10,5
400 8,4 7,9 7,4 6,8 6,3 6,2 5,7 5,2 16,3 15,8 15,2 14,7 14,2 13,7 13,1 12,6 12,5 12,3
450 10,0 9,5 8,9 8,4 7,9 7,7 7,4 6,9 19,4 18,9 18,4 17,9 17,3 16,8 16,3 15,8 15,5 15,3
500 11,6 11,0 10,5 10,0 9,5 9,3 9,0 8,5 22,6 22,1 21,5 21,0 20,5 20,0 19,4 18,9 18,8 18,6
550 13,1 12,6 12,1 11,6 11,0 10,8 10,5 10,0 25,7 25,2 24,7 24,2 23,6 23,1 22,6 22,1 21,8 21,6
600 14,7 14,2 13,7 13,1 12,6 12,3 12,1 11,6 28,9 28,4 27,8 27,3 26,8 26,3 25,7 25,2 24,9 24,6
650 16,3 15,8 15,2 14,7 14,2 14,0 13,5 13,0 32,0 31,5 31,0 30,5 29,9 29,4 28,9 28,4 28,1 27,9
700 17,9 17,3 16,8 16,3 15,8 15,3 14,8 14,3 35,2 34,7 34,1 33,6 33,1 32,6 32,0 31,5 31,1 30,6
750 19,4 18,9 18,4 17,9 17,3 16,8 16,3 15,8 38,3 37,8 37,3 36,8 36,2 35,7 35,2 34,7 34,2 33,7
800 20,9 20,3 19,8 19,2 18,7 18,2 17,7 17,2 41,1 40,5 40,1 39,6 39,0 38,4 37,9 37,4 36,9 36,4
850 21,4 20,9 20,4 19,9 19,4 18,9 18,4 17,9 42,3 41,8 41,3 40,8 40,3 39,8 39,3 38,8 38,3 37,8
900 21,9 21,4 20,9 20,4 19,9 19,4 18,9 18,4 43,3 42,8 42,3 41,8 41,3 40,8 40,3 39,8 39,3 38,8
950 22,4 21,9 21,4 20,9 20,4 19,9 19,4 18,9 44,3 43,8 43,3 42,8 42,3 41,8 41,3 40,8 40,3 39,8
1000 22,9 22,4 21,9 21,4 20,9 20,4 19,9 19,4 45,3 44,8 44,3 43,8 43,3 42,8 42,3 41,8 41,3 40,8
 - Однодверные люки серии «Атлант-АМН»
 - 2-x дверные люки серии «Атлант-АМН»

Определение размеров:
до 25 мм (включительно) округляются в меньшую сторону до ближайшего значения
более 25 мм округляются в большую сторону до ближайшего значения

  • Описание
  • Отзывы (0)

Для рамы люка используется прямоугольная труба 25х50 мм
Ширина дверцы = Ширина рамы - 60 мм
Высота дверцы = Высота рамы - 60 мм
