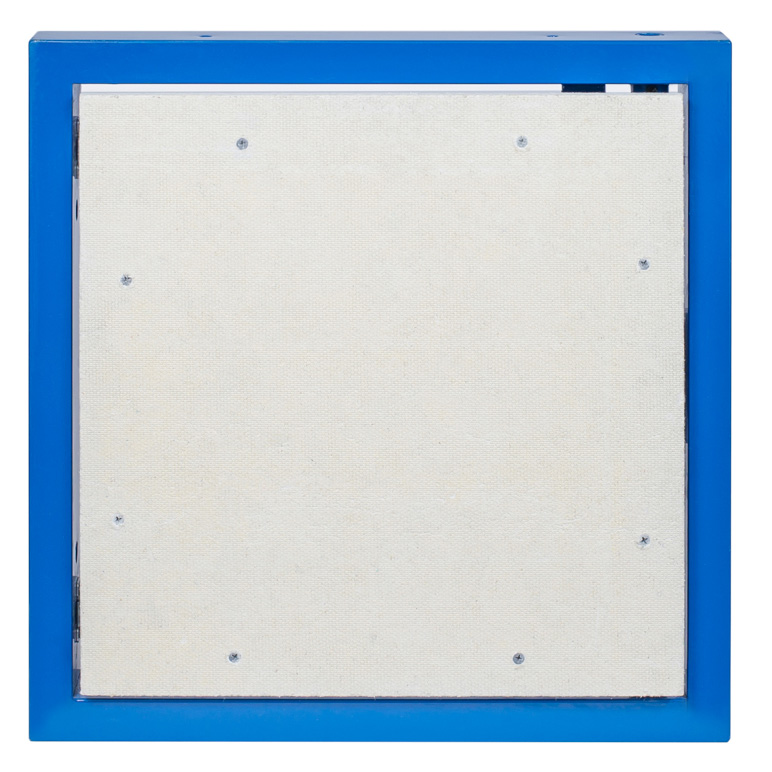

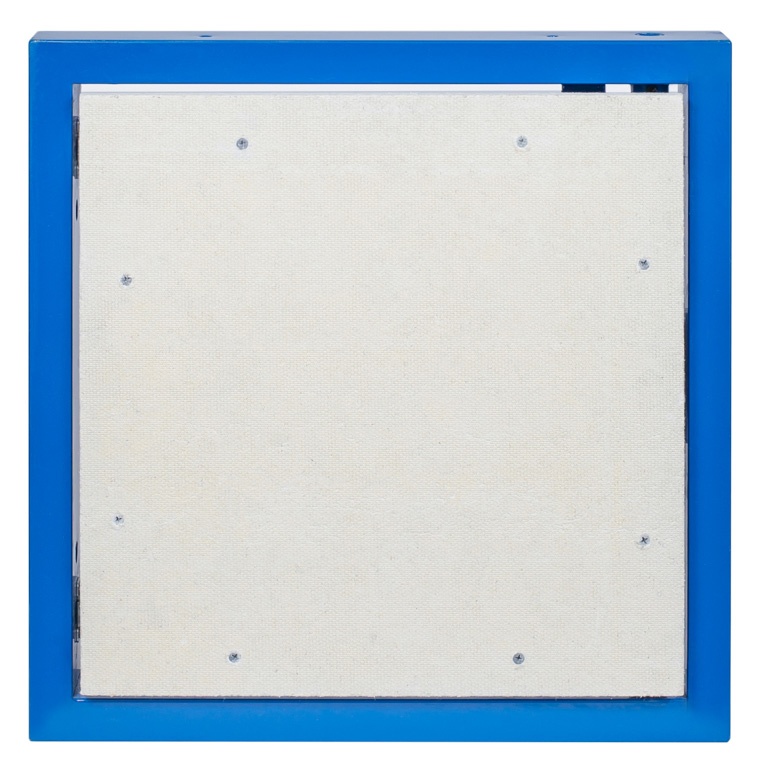

Люк под плитку Атлант-Н

Усиленные стальные люки, нажимные
особенности
В производстве с 2007 года
  • производятся люки средних и больших размеров
  • cняты с серийного производства в 2010 г. и заменены на люки Евроформат-ЕТ
  • в настоящее время ревизионные люки выпускаются на заказ
изготавливается из металла
Изготавливается из стали
  • мощный стальной профиль

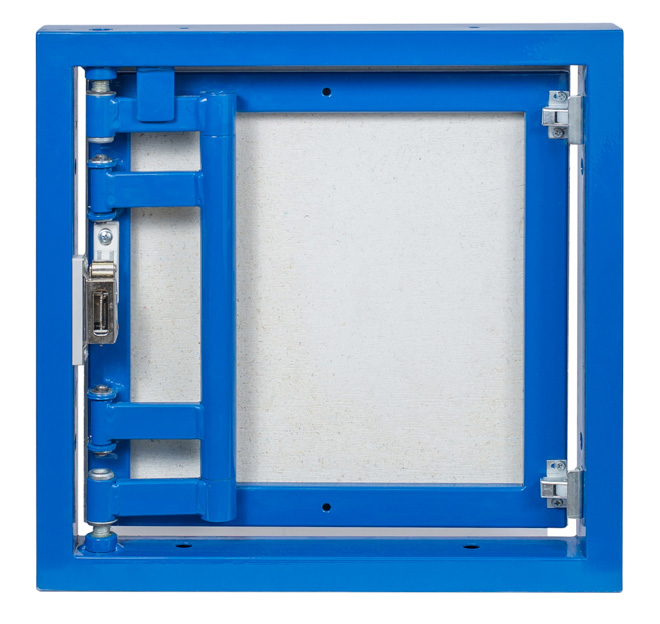

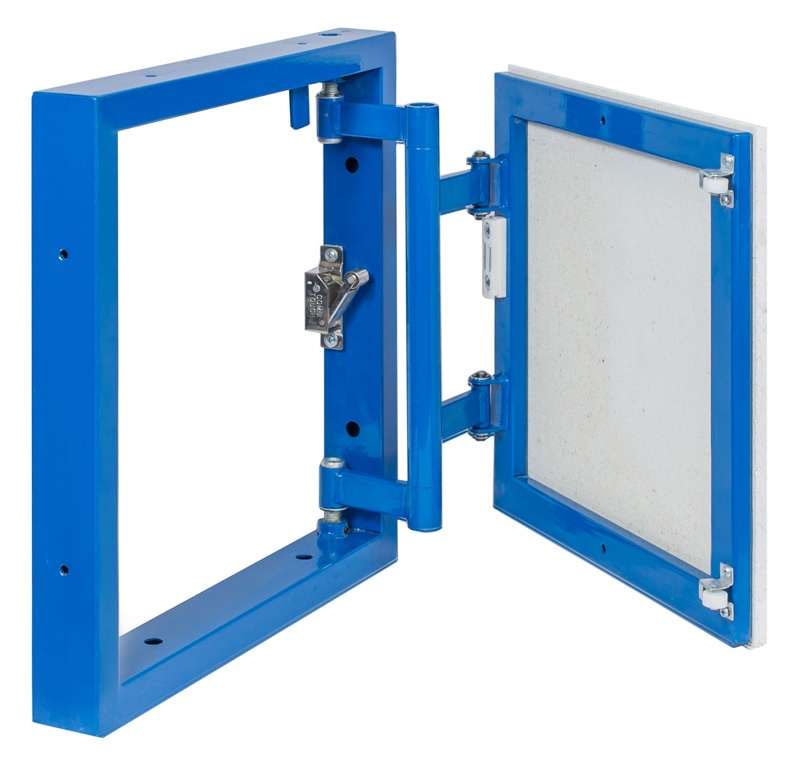

  • регулируемая стальная литая петля
  • специально созданы для больших размеров и тяжелых облицовочных материалов
характеристики
Характеристики
  • порошковая окраска отлично защищает от ржавчины и обеспечивает долговечную службу

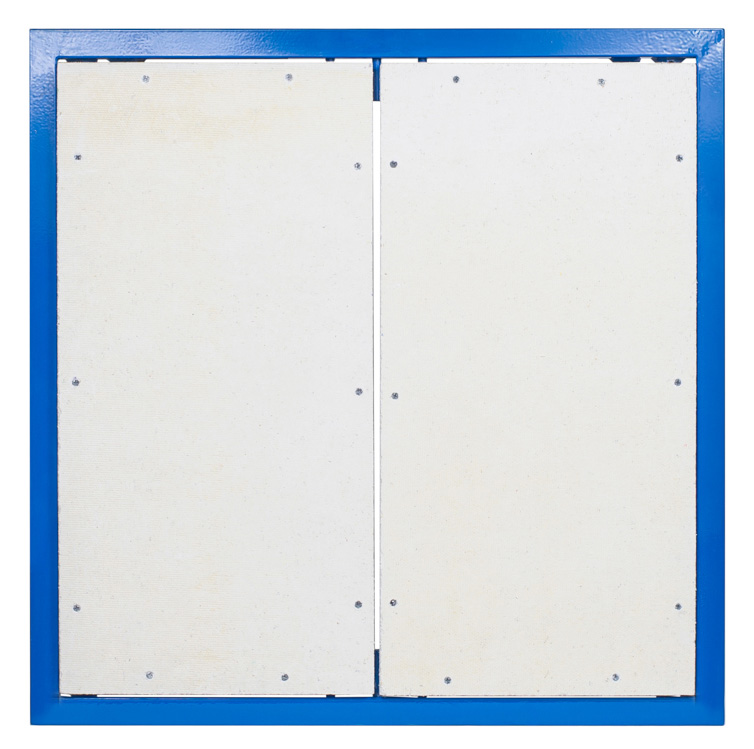

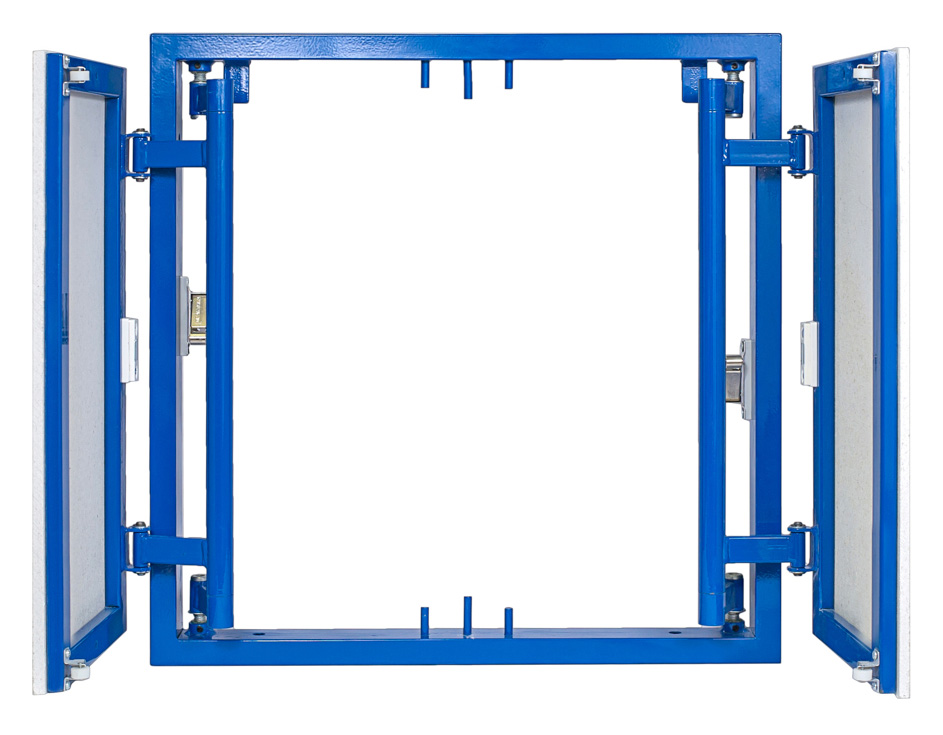

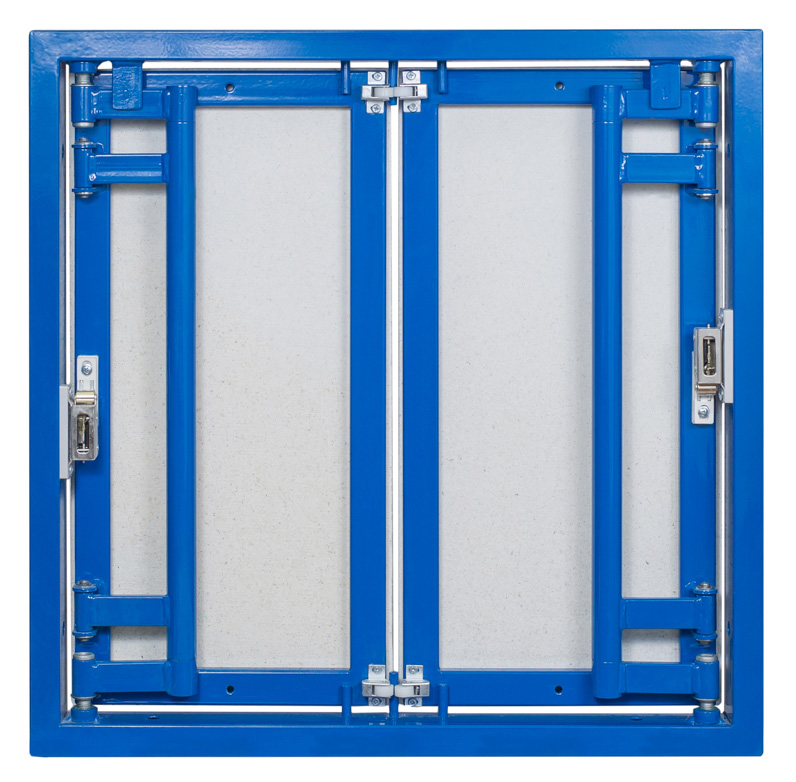

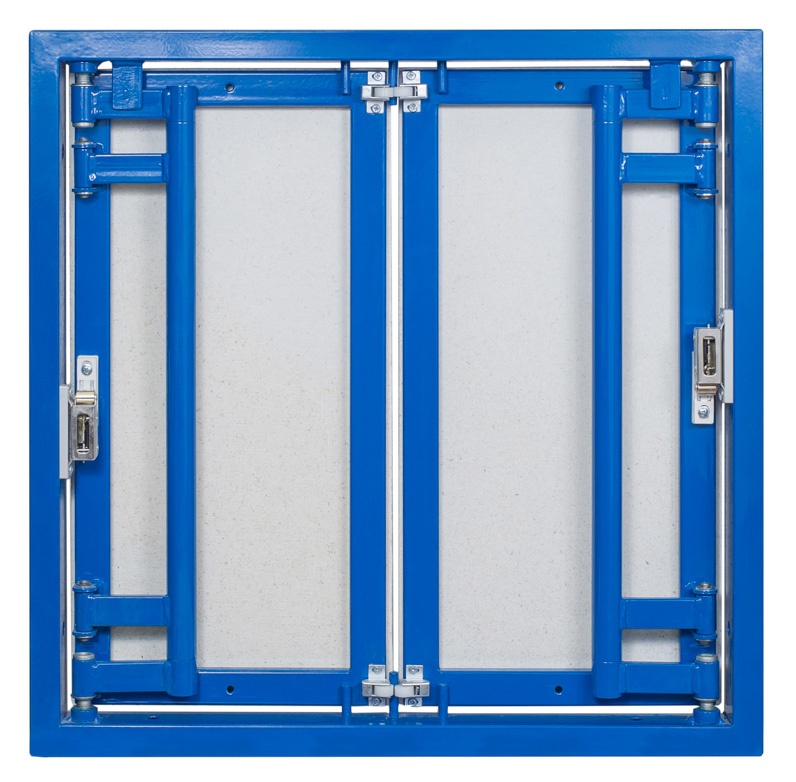

  • возможно изготовление 2-х дверных люков
  • возможно изготовление ревизионных люков Атлант с трехзвенной петлей
назначение
Назначение
  • для установки в стены из любых материалов
  • не требуется подрезка плитки при наклеивании на дверцу люка
  • после установки совершенно незаметен
особенности
Особенности
  • наклеенная плитка может выступать за габариты дверцы
  • со стороны петли плитка может выступать не более чем на 50 мм
  • не менее 60% площади плитки должно быть наклеено на дверцу люка
  • Заказные размеры
  • Вес
  • Грузоподъемность
  • Прайс-листы
  • Заказать люк
Заказать люк
Подобрать
Заказать
Cрок изготовления 7 дней
Размеры Ширина(мм)
200 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000 1050 1100 1150 1200
В
ы
с
о
т
а
(мм)
400 11'000 11'300 11'500 11'800 12'050 12'350 12'600 12'900 13'150 16'800 17'100 17'350 17'650 18'950 19'250 19'550 19'850
450 11'300 11'550 11'850 12'100 12'400 12'650 12'950 13'200 13'500 17'200 17'450 17'750 18'050 19'350 19'650 19'950 20'250 20'550
500 11'600 11'850 12'150 12'400 12'700 12'950 13'250 13'500 13'800 14'050 14'350 18'150 18'450 19'750 20'050 20'350 20'650 20'950 21'250 21'550
550 11'850 12'150 12'400 12'700 13'000 13'250 13'550 13'800 14'100 14'350 14'650 18'550 18'800 20'150 20'450 20'750 21'050 21'350 21'650 21'950 22'300
600 12'150 12'450 12'700 13'000 13'250 13'600 13'850 14'150 14'400 14'700 14'950 18'900 19'200 20'550 20'850 21'150 21'450 21'750 22'050 22'400 22'700
650 12'500 12'750 13'050 13'300 13'600 13'850 14'150 14'450 14'700 15'000 15'250 19'300 19'600 20'950 21'250 21'550 21'850 22'150 22'500 22'800 23'100
700 13'150 13'450 13'700 14'050 14'300 14'600 14'850 15'150 15'450 15'700 16'000 16'300 20'800 22'150 22'500 22'750 23'050 23'400 23'700 24'000 24'300
750 13'500 13'750 14'050 14'300 14'600 14'900 15'150 15'450 15'750 16'000 16'350 16'600 21'200 22'550 22'850 23'150 23'500 23'800 24'100 24'400 24'750
800 13'750 14'050 14'350 14'600 14'900 15'200 15'450 15'800 16'050 16'350 16'650 16'900 17'200 22'950 23'250 23'600 23'900 24'200 24'500 24'800 25'150
850 14'050 14'350 14'650 14'900 15'200 15'500 15'800 16'100 16'350 16'650 16'950 17'250 17'550 23'350 23'650 24'000 24'300 24'600 24'900 25'250 25'550
900 14'350 14'650 14'900 15'250 15'500 15'800 16'100 16'400 16'650 17'000 17'250 17'550 17'850 23'750 24'050 24'350 24'700 25'050 25'350 25'650 25'950
950 14'650 14'950 15'250 15'550 15'800 16'100 16'400 16'700 17'000 17'300 17'550 17'900 18'150 24'150 24'500 24'800 25'100 25'400 25'750 26'050 26'350
1000 14'950 15'250 15'550 15'800 16'100 16'450 16'700 17'000 17'350 17'600 17'900 18'200 18'500 24'550 24'850 25'200 25'500 25'800 26'150 26'450 26'800
1050 15'250 15'550 15'850 16'100 16'450 16'750 17'000 17'350 17'600 17'900 18'200 18'500 18'800 24'900 25'250 25'600 25'900 26'250 26'550 26'900 27'200
1100 15'550 15'800 16'100 16'450 16'750 17'000 17'350 17'650 17'900 18'200 18'550 18'850 19'100 25'350 25'650 26'000 26'300 26'650 26'950 27'300 27'600
1150 15'800 16'100 16'450 16'750 17'000 17'350 17'650 17'950 18'200 18'550 18'850 19'150 19'450 25'700 26'050 26'400 26'700 27'050 27'350 27'700 28'000
1200 16'100 16'450 16'750 17'050 17'350 17'650 17'950 18'250 18'550 18'850 19'150 19'450 19'750 26'150 26'450 26'800 27'100 27'450 27'800 28'100 28'450
1250 16'600 16'900 17'200 17'550 17'850 18'150 18'450 18'750 19'050 19'350 19'650 19'950 20'300 26'550 26'850 27'200 27'550 27'850 28'200 28'550 28'850
1300 16'900 17'200 17'550 17'850 18'150 18'450 18'750 19'100 19'350 19'650 19'950 20'300 20'600 26'900 27'250 27'600 27'900 28'250 28'600 28'900 29'250
1350 17'200 17'550 17'800 18'100 18'450 18'750 19'050 19'400 19'700 20'000 20'300 20'650 20'950 27'350 27'650 28'000 28'350 28'650 29'000 29'300 29'650
1400 17'500 17'800 18'100 18'450 18'750 19'050 19'350 19'700 20'000 20'300 20'650 20'950 21'250 27'700 28'050 28'400 28'750 29'100 29'400 29'750 30'100
1450 17'750 18'100 18'450 18'750 19'050 19'350 19'650 20'000 20'300 20'650 20'950 21'250 28'100 28'450 28'800 29'100 29'450 29'800 30'150 30'500
1500 18'100 18'400 18'700 19'050 19'350 19'650 19'950 20'300 20'650 20'950 21'250 28'500 28'850 29'200 29'550 29'850 30'200 30'550 30'900
1550 18'400 18'700 19'000 19'300 19'650 19'950 20'300 20'650 20'950 21'250 28'900 29'250 29'600 29'950 30'300 30'650 30'950 31'300
1600 18'650 19'000 19'300 19'650 19'950 20'300 20'600 20'950 21'250 21'550 29'300 29'650 30'000 30'350 30'700 31'050 31'400 31'750
1650 19'000 19'300 19'650 19'950 20'250 20'600 20'900 21'250 21'550 29'700 30'050 30'400 30'750 31'100 31'450 31'800
1700 19'250 19'600 19'900 20'250 20'550 20'900 21'200 21'550 21'850 30'100 30'450 30'800 31'150 31'500
1750 19'550 19'900 20'200 20'550 20'850 21'200 21'500 21'850 30'500 30'850 31'200 31'550
1800 19'850 20'200 20'500 20'850 21'200 21'500 21'850 30'900 31'250
1850 20'150 20'500 20'800 21'150 21'500 21'800 31'300
1900 20'450 20'800 21'150 21'450 21'800 22'100 31'700
1950 20'750 21'050 21'400 21'750 22'050 22'400 32'050
2000 21'050 21'400 21'750 22'050 22'400 22'700 32'500
 - Однодверные люки серии «Атлант-Н»
 - 2-x дверные люки серии «Атлант-Н»

Определение размеров:
до 25 мм (включительно) округляются в меньшую сторону до ближайшего значения
более 25 мм округляются в большую сторону до ближайшего значения

  • Вес люка Атлант, кг
Вес люка Атлант, кг
Размеры Ширина(мм)
200 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000 1050 1100 1150 1200
В
ы
с
о
т
а
(мм)
400 5,5 6,1 6,6 7,2 7,8 8,3 8,9 9,4 10,0 12,0 12,6 13,2 13,8 14,4 15,0 15,6 16,2
450 6,0 6,6 7,2 7,8 8,4 9,0 9,6 10,2 10,8 12,9 13,5 14,1 14,7 15,3 15,9 16,5 17,1 17,7
500 6,5 7,2 7,9 8,6 9,3 10,0 10,7 11,4 12,1 12,8 13,5 15,1 15,7 16,3 16,9 17,5 18,1 18,7 19,3 19,9
550 7,0 7,7 8,4 9,1 9,8 10,5 11,2 11,9 12,6 13,3 14,0 16,1 16,7 17,4 18,0 18,7 19,3 20,0 20,7 21,3 22,0
600 7,5 8,2 8,9 9,6 10,3 11,0 11,7 12,4 13,1 13,8 14,5 17,0 17,7 18,4 19,1 19,8 20,5 21,2 21,9 22,6 23,3
650 8,0 8,7 9,4 10,1 10,8 11,5 12,2 12,9 13,6 14,3 15,0 18,0 18,7 19,4 20,1 20,8 21,5 22,2 22,9 23,6 24,3
700 8,5 9,3 10,1 10,9 11,7 12,5 13,3 14,1 14,9 15,7 16,5 17,3 19,7 20,5 21,3 22,1 22,9 23,7 24,5 25,3 26,1
750 9,0 9,8 10,6 11,4 12,2 13,0 13,8 14,6 15,4 16,2 17,0 17,8 20,8 21,5 22,2 22,9 23,6 24,3 25,0 25,7 26,4
800 9,5 10,3 11,1 11,9 12,7 13,5 14,3 15,1 15,9 16,7 17,5 18,3 19,1 22,6 23,4 24,2 25,0 25,8 26,6 27,4 28,2
850 10,0 10,9 11,8 12,7 13,6 14,5 15,4 16,3 17,2 18,1 19,0 19,9 20,8 23,6 24,5 25,4 26,3 27,2 28,1 29,0 29,9
900 10,5 11,4 12,3 13,2 14,1 15,0 15,9 16,8 17,7 18,6 19,5 20,4 21,3 24,7 25,6 26,5 27,4 28,3 29,2 30,1 31,0
950 11,0 11,9 12,8 13,7 14,6 15,5 16,4 17,3 18,2 19,1 20,0 20,9 21,8 25,7 26,6 27,5 28,4 29,3 30,2 31,1 32,0
1000 11,5 12,5 13,5 14,5 15,5 16,5 17,5 18,5 19,5 20,5 21,5 22,5 23,5 26,8 27,7 28,6 29,5 30,4 31,3 32,2 33,1
1050 12,0 13,0 14,0 15,0 16,0 17,0 18,0 19,0 20,0 21,0 22,0 23,0 24,0 27,8 28,8 29,8 30,8 31,8 32,8 33,8 34,8
1100 12,5 13,5 14,5 15,5 16,5 17,5 18,5 19,5 20,5 21,5 22,5 23,5 24,5 28,8 29,9 31,0 32,1 33,2 34,3 35,4 36,5
1150 13,0 14,1 15,2 16,3 17,4 18,5 19,6 20,7 21,8 22,9 24,0 25,1 26,2 29,9 30,9 31,9 32,9 33,9 34,9 35,9 36,9
1200 13,5 14,6 15,7 16,8 17,9 19,0 20,1 21,2 22,3 23,4 24,5 25,6 26,7 30,9 32,0 33,1 34,2 35,3 36,4 37,5 38,6
1250 14,0 15,1 16,2 17,4 18,5 19,6 20,7 21,8 22,9 24,0 25,2 26,3 27,4 32,0 33,1 34,2 35,3 36,4 37,5 38,6 39,7
1300 14,5 15,7 16,8 17,9 19,1 20,2 21,4 22,5 23,7 24,8 26,0 27,1 28,3 33,0 34,2 35,4 36,6 37,8 39,0 40,2 41,4
1350 15,0 16,2 17,4 18,6 19,8 21,0 22,2 23,4 24,6 25,8 27,0 28,2 29,4 34,1 35,2 36,3 37,4 38,5 39,6 40,7 41,8
1400 15,5 16,7 17,9 19,1 20,3 21,5 22,7 23,9 25,1 26,3 27,5 28,7 29,9 35,1 36,3 37,5 38,7 39,9 41,1 42,3 43,5
1450 16,0 17,2 18,4 19,6 20,8 22,0 23,2 24,4 25,6 26,8 28,0 29,2 36,1 37,4 38,7 40,0 41,3 42,6 43,9 45,2
1500 16,5 17,8 19,1 20,4 21,7 23,0 24,3 25,6 26,9 28,2 29,5 37,2 38,5 39,8 41,1 42,4 43,7 45,0 46,3
1550 17,0 18,3 19,6 20,9 22,2 23,5 24,8 26,1 27,4 28,7 38,2 39,5 40,8 42,1 43,4 44,7 46,0 47,3
1600 17,5 18,8 20,1 21,4 22,7 24,0 25,3 26,6 27,9 34,1 39,3 40,6 41,9 43,2 44,5 45,8 47,1 48,4
1650 18,0 19,4 20,8 22,2 23,6 25,0 26,4 27,8 29,2 40,3 41,7 43,1 44,5 45,9 47,3 48,7
1700 18,5 19,9 21,3 22,7 24,1 25,5 26,9 28,3 29,7 41,4 42,8 44,2 45,6 47,0
1750 19,0 20,4 21,8 23,2 24,6 26,0 27,4 28,8 42,4 43,8 45,2 46,6
1800 19,5 21,0 22,5 24,0 25,5 27,0 28,5 43,4 44,9
1850 20,0 21,5 23,0 24,5 26,0 27,5 44,5
1900 20,5 22,0 23,5 25,0 26,5 28,0 45,5
1950 21,0 22,6 24,2 25,8 27,4 29,0 46,6
2000 21,5 23,1 24,7 26,3 27,9 29,5 47,6
 - Однодверные люки серии «Атлант-Н»
 - 2-x дверные люки серии «Атлант-Н»

Определение размеров:
до 25 мм (включительно) округляются в меньшую сторону до ближайшего значения
более 25 мм округляются в большую сторону до ближайшего значения

  • Грузоподъёмность люка Атлант, кг
Грузоподъёмность люка Атлант, кг
Размеры Ширина(мм)
200 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000 1050 1100 1150 1200
В
ы
с
о
т
а
(мм)
400 20,0 20,0 18,0 18,0 17,0 17,0 16,0 16,0 15,0 30,0 29,0 28,0 27,0 27,0 27,0 27,0 26,0
450 22,0 20,0 20,0 18,0 18,0 18,0 17,0 16,0 16,0 30,0 29,0 29,0 29,0 29,0 29,0 28,0 27,0 26,0
500 23,0 22,0 22,0 20,0 20,0 20,0 18,0 18,0 16,0 16,0 16,0 32,0 32,0 32,0 32,0 31,0 29,0 28,0 27,0 26,0
550 24,0 23,0 23,0 22,0 22,0 22,0 22,0 20,0 17,0 17,0 16,0 35,0 35,0 35,0 35,0 35,0 35,0 34,0 32,0 30,0 27,0
600 25,0 24,0 24,0 23,0 23,0 23,0 20,0 20,0 18,0 18,0 17,0 37,0 37,0 37,0 37,0 35,0 32,0 32,0 32,0 31,0 29,0
650 28,0 25,0 25,0 24,0 24,0 24,0 22,0 22,0 18,0 18,0 18,0 38,0 38,0 38,0 38,0 37,0 35,0 35,0 35,0 32,0 29,0
700 31,0 28,0 28,0 25,0 25,0 25,0 24,0 23,0 20,0 20,0 18,0 18,0 40,0 40,0 40,0 39,0 38,0 38,0 37,0 35,0 32,0
750 33,0 31,0 31,0 28,0 28,0 28,0 26,0 24,0 22,0 22,0 20,0 20,0 45,0 45,0 45,0 44,0 42,0 40,0 38,0 37,0 35,0
800 36,0 33,0 33,0 31,0 31,0 31,0 26,0 25,0 24,0 24,0 22,0 22,0 20,0 50,0 50,0 46,0 42,0 41,0 40,0 39,0 38,0
850 36,0 36,0 36,0 33,0 33,0 33,0 28,0 28,0 26,0 24,0 24,0 24,0 20,0 53,0 53,0 49,0 45,0 45,0 45,0 44,0 42,0
900 39,0 36,0 36,0 36,0 36,0 36,0 31,0 31,0 26,0 25,0 24,0 24,0 22,0 58,0 58,0 54,0 50,0 50,0 50,0 46,0 42,0
950 39,0 39,0 39,0 36,0 36,0 36,0 33,0 33,0 28,0 28,0 25,0 25,0 22,0 58,0 58,0 56,0 53,0 53,0 53,0 49,0 45,0
1000 40,0 39,0 39,0 39,0 39,0 39,0 36,0 33,0 31,0 31,0 28,0 28,0 26,0 62,0 62,0 60,0 58,0 56,0 53,0 52,0 50,0
1050 40,0 40,0 40,0 39,0 39,0 39,0 36,0 36,0 33,0 33,0 31,0 30,0 28,0 62,0 62,0 60,0 58,0 58,0 58,0 56,0 53,0
1100 42,0 40,0 40,0 40,0 40,0 40,0 39,0 38,0 35,0 35,0 33,0 32,0 30,0 64,0 64,0 63,0 62,0 62,0 61,0 59,0 56,0
1150 42,0 42,0 42,0 40,0 40,0 40,0 39,0 39,0 38,0 38,0 35,0 32,0 30,0 64,0 64,0 63,0 62,0 62,0 62,0 62,0 61,0
1200 42,0 42,0 42,0 42,0 42,0 41,0 40,0 39,0 39,0 38,0 36,0 34,0 32,0 66,0 66,0 65,0 64,0 63,0 62,0 62,0 62,0
1250 43,0 43,0 43,0 42,0 42,0 42,0 41,0 40,0 40,0 40,0 38,0 36,0 34,0 67,0 67,0 67,0 66,0 65,0 64,0 64,0 64,0
1300 43,0 43,0 43,0 43,0 43,0 42,0 41,0 40,0 40,0 40,0 38,0 36,0 34,0 67,0 67,0 67,0 66,0 65,0 64,0 64,0 64,0
1350 44,0 44,0 44,0 43,0 43,0 42,0 42,0 41,0 41,0 41,0 40,0 38,0 36,0 67,0 67,0 67,0 67,0 67,0 66,0 66,0 66,0
1400 44,0 44,0 44,0 44,0 44,0 42,0 42,0 41,0 41,0 41,0 40,0 40,0 38,0 67,0 67,0 67,0 67,0 67,0 66,0 66,0 66,0
1450 45,0 45,0 45,0 45,0 45,0 42,0 42,0 41,0 42,0 41,0 41,0 40,0 67,0 67,0 67,0 67,0 67,0 66,0 67,0 67,0
1500 45,0 45,0 45,0 45,0 45,0 43,0 43,0 42,0 42,0 42,0 41,0 69,0 69,0 69,0 69,0 68,0 67,0 67,0 67,0
1550 46,0 46,0 46,0 46,0 46,0 44,0 44,0 43,0 43,0 42,0 70,0 70,0 70,0 70,0 70,0 69,0 69,0 69,0
1600 46,0 46,0 46,0 46,0 46,0 45,0 45,0 44,0 43,0 42,0 72,0 72,0 72,0 72,0 71,0 70,0 70,0 69,0
1650 47,0 47,0 47,0 47,0 47,0 46,0 46,0 45,0 44,0 74,0 74,0 74,0 74,0 73,0 72,0 70,0
1700 47,0 47,0 47,0 47,0 47,0 47,0 47,0 45,0 44,0 75,0 75,0 75,0 75,0 74,0
1750 48,0 48,0 48,0 48,0 48,0 48,0 48,0 45,0 77,0 77,0 76,0 76,0
1800 47,5 47,5 47,5 47,5 47,5 48,0 48,0 77,0 77,0
1850 49,0 49,0 49,0 49,0 49,0 49,0 77,0
1900 49,0 49,0 49,0 49,0 49,0 49,0 77,0
1950 50,0 50,0 50,0 50,0 50,0 50,0 77,0
2000 50,0 50,0 50,0 50,0 50,0 50,0 77,0
 - Однодверные люки серии «Атлант-Н»
 - 2-x дверные люки серии «Атлант-Н»

Определение размеров:
до 25 мм (включительно) округляются в меньшую сторону до ближайшего значения
более 25 мм округляются в большую сторону до ближайшего значения

  • Описание
  • Отзывы (0)

Особенности применения Люк под плитку может устанавливаться в стены из любых материалов и быть совершенно незаметным при качественном монтаже. Облицовка приклеивается к дверце и может выступать за ее габариты (со стороны петли не более чем на 50 мм), но при этом не менее 60 % площади элемента должно быть закреплено.

Основные характеристики•    Длительный срок службы. На поверхность ревизионного люка наносится порошковая краска, которая при высыхании образует герметичную полимерную пленку, обеспечивающую надежную защиту от ржавчины.
•    Возможность производства различных модификаций. Под заказ мы изготовим двухдверные люки или модели с трехзвенной петлей. Не забудьте выразить свои пожелания в беседе с менеджером нашей компании.


Подробный прайс на нашу продукцию доступен для скачивания на сайте. Чтобы получить консультацию специалиста по ассортименту, условиям доставки и оплаты, а также заказать люки серии "Атлант", позвоните нам или заполните форму обратной связи на странице «Контакты». Там же Вы найдете адрес нашего офиса и схему проезда.

В ассортименте Вы всегда найдете качественные напольные люки по приемлемым ценам.
